Heute setzen wir die Diskussion über einen weiteren Fall von Einfallstellen fort und zeigen, was wir tun würden, wenn wir mit dem Problem der Einfallstellen konfrontiert würden.

1. Grundlegende Informationen: ABS-Gehäuseschrumpfung

2. Beschreibung:
a. Auch wenn beim Formen der maximale Einspritzdruck gewählt wird, kommt es an der Stelle, an der sich die Rippe hinter dem Formteil befindet, zu einer Schrumpfung.
b. Wie in der Abbildung dargestellt, verringert sich der Querschnitt des Angusses, was zu einem hohen Druckverlust führt. Der Druck auf der Rückseite des Rippenabschnitts lässt sich nur schwer aufrechterhalten, was zu einer Schrumpfung führt. Der untergetauchte Leimanguss hat einen kleinen Lochdurchmesser und eine dünne Angussverlängerung. Dies führt zu einem hohen Druckverlust, einer kurzen Versiegelungszeit und einer ungültigen Druckhalteregelung.

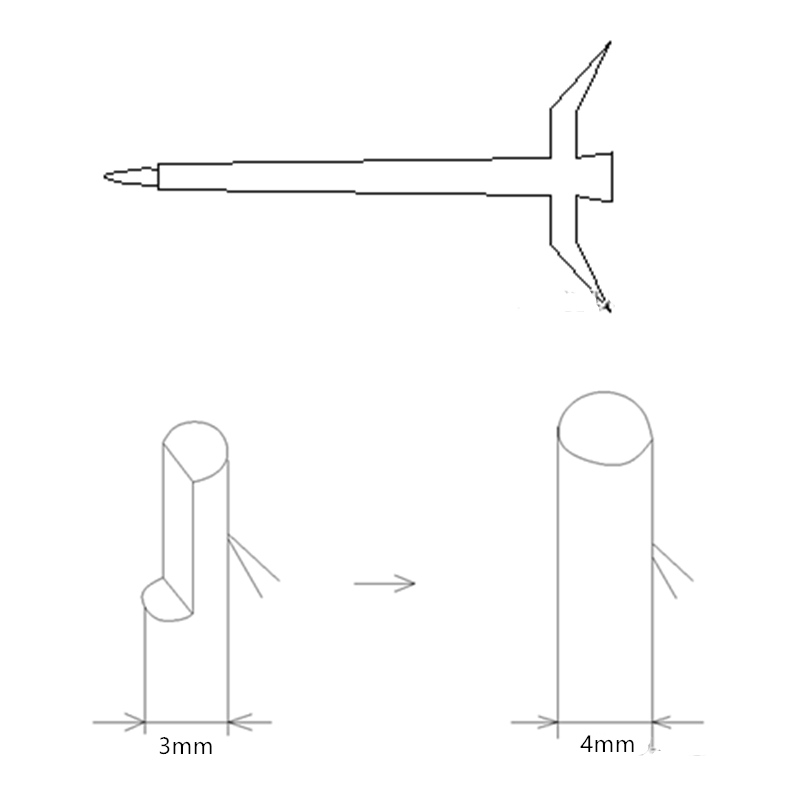

3. Verbesserungsprozess: Erhöhen Sie den Durchmesser des Tor-Dummys von 3 mm auf 4 mm. Dadurch vergrößert sich der Querschnitt des Tors, der Druckverlust verringert sich und das Schrumpfungsproblem wird gelöst. Details siehe Abbildung unten.
