Designkriterien für Kunststoff-Spritzgusskanäle

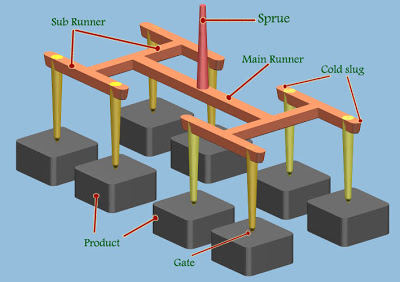

Der Angusskanal ist der erste Kanal für den Kunststoffspritzguss in der Form. Der Großteil des Kunststoffs gelangt hier hindurch und dann in den Formhohlraum und den Kern. Daher sollte die Position des Angusskanals das Erscheinungsbild des Produkts nicht beeinträchtigen und muss der Produktmontage entsprechen.

Bei Formen mit punktförmigem Anguss muss die Heißkanalplatte über eine Schlackenmulde verfügen. Der Einlassdurchmesser des Angusskanals sollte weniger als 3 mm betragen und sich an der Rückseite der Frontplatte befinden. Der Querschnitt sollte trapezförmig oder halbkreisförmig sein. Die Länge sollte angemessen gewählt und der Prozess möglichst verkürzt werden, um die Formqualität zu gewährleisten, den Querschnitt zu reduzieren und die Füll- und Abkühlzeit zu verkürzen. Die Querschnittsempfehlungen beziehen sich auf die maschinelle Bearbeitung; eine manuelle Bearbeitung wird nicht empfohlen. Bei geteilten Angusskanälen sollte am vorderen Ende eine Verlängerung als Kalteinspeisungspunkt vorhanden sein. Der Anguss muss gemäß den Spezifikationen gefertigt werden. Die Zugstange hat eine umgekehrte Krümmung und einen glatten Übergang, um eine Fehlplatzierung zu vermeiden.

Bei der Konstruktion eines Unterangusses sollte der Anguss über der oberen Stange ohne Oberflächenschrumpfung ausgeführt werden. Das Materialdesign sollte leicht entfernbar sein, das Produkt sollte frei von Angussspuren sein. Außerdem sollte bei der Montage des Produkts kein Restmaterial entstehen. Das Angusssystem wird mit einem Bananenanguss versorgt, und der zweiteilige Einsatz sollte nitriert werden, um die Härte des Einsatzes sicherzustellen.
