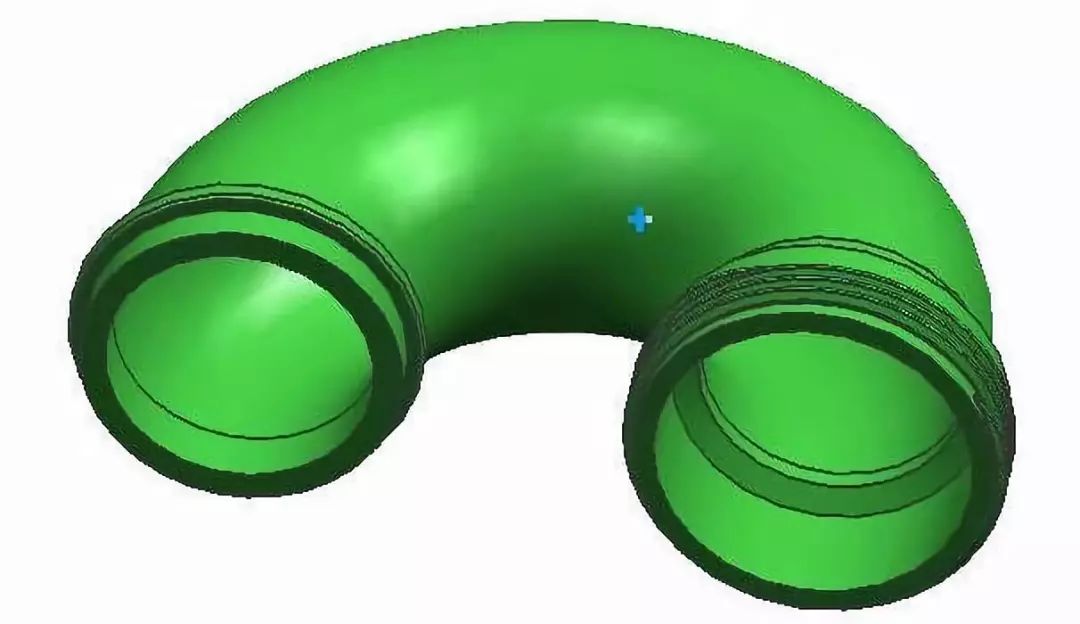

Rohrförmige Produkte sind ebenfalls relativ verbreitet und viele Formenbauer verstehen das Prinzip des Lichtbogenkernziehens nicht. Lassen Sie mich es Ihnen erklären.

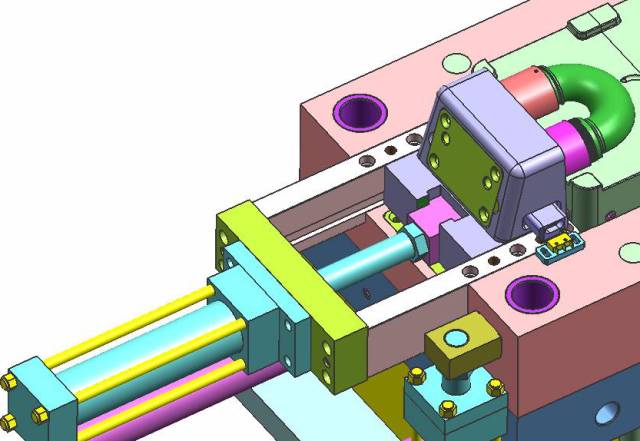

Aufgrund des relativ langen Hubs beim Lichtbogenkernziehen ist ein Ölzylinderkernziehen erforderlich, wie in der folgenden Abbildung dargestellt

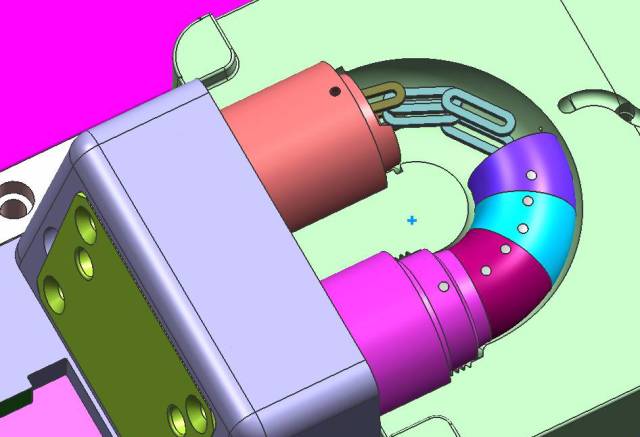

Beim Bogenkernziehen muss der Schiebereinsatz in mehrere Teile geteilt werden und der Kern wird beim Kernziehen entlang des Bogens des Produkts gezogen, wie in der folgenden Abbildung dargestellt.

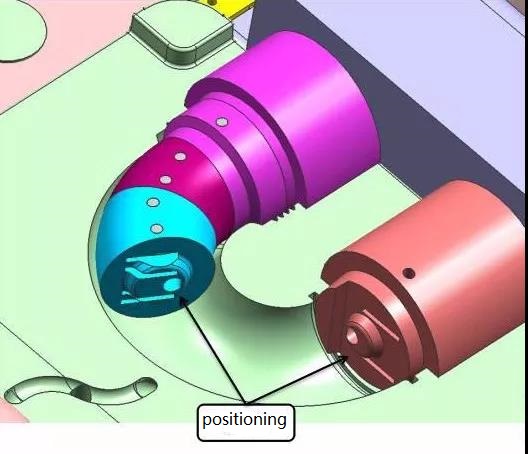

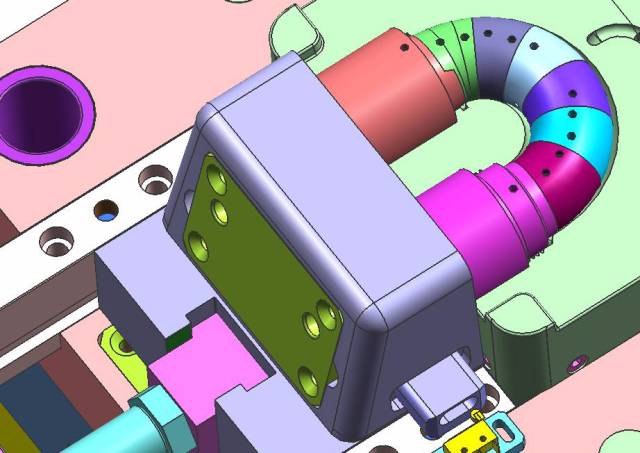

Die Schiebereinsätze werden mit Schnappverschlüssen verbunden und mit Stiften positioniert, wie in der folgenden Abbildung dargestellt :

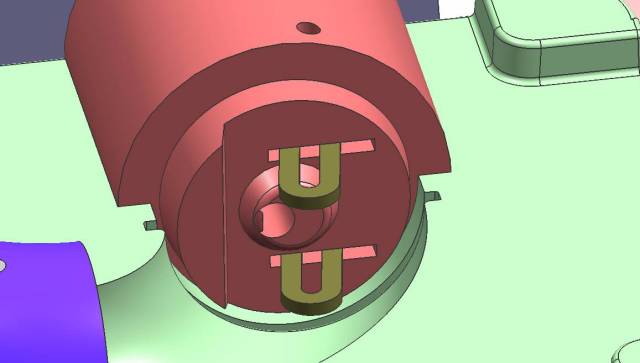

Die Position des Schnappschlüssels im Schiebereinsatz muss vermieden werden, um eine Interferenz zwischen dem Schnappschlüssel und dem Schiebereinsatz zu vermeiden, wenn der Kern in einem Bogen gezogen wird, wie in der folgenden Abbildung gezeigt.

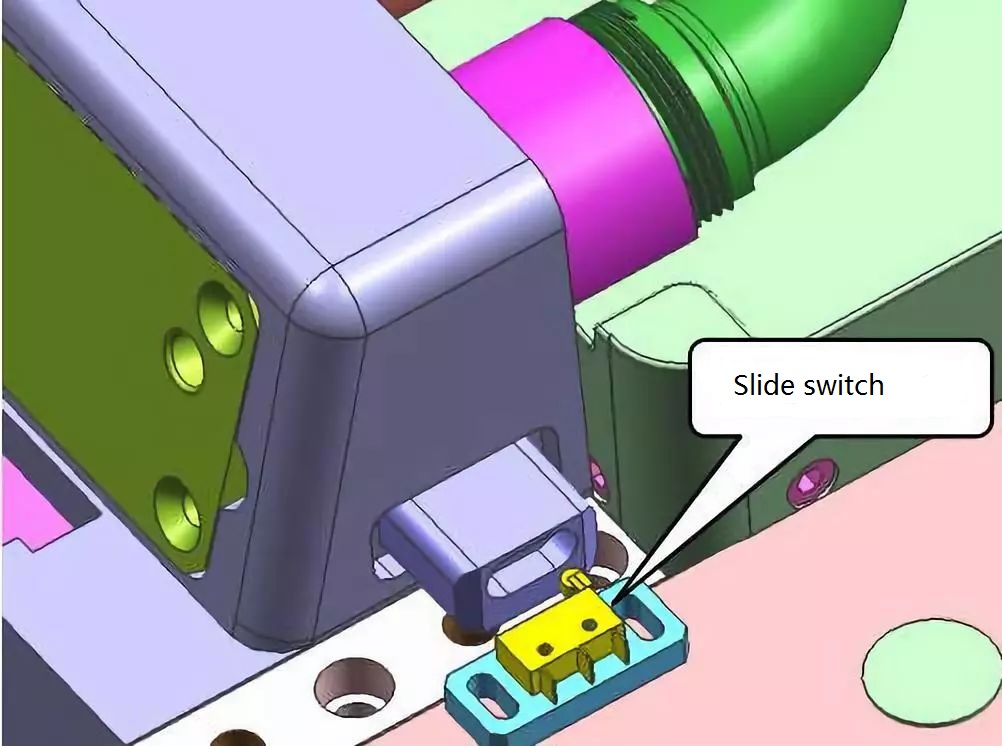

Die Schiebereinsätze müssen so positioniert sein, dass ein reibungsloses Klemmen der Form ohne Fehlausrichtung möglich ist, wie in der folgenden Abbildung dargestellt
