Anwendung der neuen Heißkanal-Durchflussregelsystemtechnologie

I. Traditionelle Themen:

Bei der herkömmlichen Herstellung von Kreiselschaufeln gibt es einige Probleme, wie etwa erheblichen Materialabfall im Laufrad, eine niedrige Produktqualität und eine schlechte dynamische Balance der Produkte.

· Die Verwendung eines Kaltkanals mit Nadelverschluss zur Kunststoffzufuhr führt zu mehr Abfall und erheblicher Verschwendung von Rohstoffen.

· Das Produkt aus einer der Kavitäten ist nach der Druckhaltung zu schwer, die Produktdurchgangsrate ist niedrig und das dynamische Produktgleichgewicht liegt zwischen 0,4 und 0,5. Geschmolzener Kunststoff gelangt in die Umlenkplatte. Aufgrund von Verarbeitungsfehlern, Temperaturunterschieden in der Umlenkplatte und anderen Faktoren kommt es bei der tatsächlichen Produktion zu einem Ungleichgewicht der Zufuhr.

II. Lösung:

1. Die Drosselklappen-Steuer-Shuntplatte fließt flach.

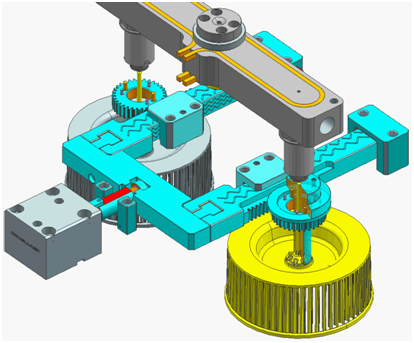

2. Die zusammengesetzte Bewegungsstruktur aus Zylinder, Zahnrad und Schieberhülse steuert das Strömungsgleichgewicht des Strömungskanals.

III. Technischer Verbesserungseffekt:

1. Speichenförmige Einpunkt-Zuführung vom Heißkanal zum Kaltkanal, ausgewogene Kunststoffzufuhr für zwei Kavitäten, hohe dynamische Balance für eine Kavität, ein Formeinlassgewicht von 14 g, wodurch der Angussabfall im Vergleich zur Dreiplattenform um ca. 50 g reduziert wird. Die kombinierte Bewegungsstruktur aus Zylinder, Zahnrad und Schieberhülse gewährleistet ein automatisches Angussschneiden. Im Vergleich zur herkömmlichen Eins-zu-zwei-Struktur verkürzt sich der Produktformzyklus um 20 Sekunden. Am Beispiel der Produktion von 100.000 Formprodukten mit einem Satz Formen verkürzt sich die Produktionszeit von 47 Schichten.

2. Das dynamische Gleichgewicht ist stabiler und liegt innerhalb von 0,3, die Produktqualifizierungsrate beträgt bis zu 98 %. Bei gleicher Verwendung einer 450T-Spritzgussmaschine spart der Kunde Ressourcen für die Spritzgussmaschine.

3. Einsparung von Angussabfällen: Mit einem Satz Formen für 100.000 Produkte können 4,9 Tonnen Material eingespart werden. Das neue Heißkanalsystem kann bei Querstromschaufeln und anderen Produkten eingesetzt werden, deren plastisches Gleichgewicht schwierig zu lösen ist, was die Leistung von Schaufelprodukten erheblich verbessern kann.

4. Im Jahr 2018 wurde es in 2 Formen von Gree verwendet. Bei großen Produkten wie Axialströmungsschaufeln ist die Strömung einer einzelnen Schaufel unausgeglichen.

5. Das neue Heißkanal-Durchflussregelungssystem kann das Klingenprodukt mit einer 1*4- oder 1*8-Kavitätenform realisieren.
